CM-25cG 色彩和光泽度测量计

阅读:6次    日期:2020-09-02 14:56:56


   采用45°c:0°几何光学结构且配备60°光泽传感器的便携式分光测色计




集色彩和光泽度测量为一体的创新光学系统可达到很高的精度和重复性

  由于创新地融合了45°c:0°几何光学结构和测量最小零件的真光泽传感器,CM-25cG的灵活性和精度得到了增强,更好地与视觉感知相匹配。CM-25cG由一个积分球和一个创新多镜系统组成,可在样品上形成近环形照明,另外,CM-25cG上还配备了一个符合ISO标准的嵌入式60°光泽传感器。

  与其它分光测色计中使用的典型45°c:0°几何光学结构相比,CM-25cG中所使用的光学系统的优势在于得到了很大提高的重复性以及与CM-2500c系列的仪器间更小的器间差。创新的光学系统消除了方向依赖性,将测量位置、仪器旋转、样品定位和样品倾斜的变化所带来的影响进一步降低。这为CM-25cG在磨砂、纹理和结构化材料表面(如汽车内饰中所使用的塑料零件)上的测量带来了很大的优势。

  由于采用了轻便的人体工学设计、选购Bluetooth®和高分辨率彩色显示屏,CM-25cG完全适用于生产环境中的应用。CM-25cG为同类仪器设置了一套新标准,可轻松快速地处理并通过额外信息(标签)根据分组排序过滤已存储的数据,并可在1秒内测量数据。


CM-25cG:符合测量标准的先进仪器

  CM-25cG是柯尼卡美能达与世界主要汽车制造商密切合作研制出的产品,此款仪器不仅可减少与供应商的物理样品交换,同时还可保留历史数据,使用户根据绝对值传达测量数据,从而真正实现整个价值链的“数字彩色数据管理”。

  CM-25cG在默认情况下均为真正的小公差(CT)级仪器,通过这一点,柯尼卡美能达再一次证明了其在光学精密技术方面有着很强的能力和知识水平。最大器间差(IIA)仅为∆E*ab 0.15(12块BCRA系列色板的平均值),这一点和CM-2500c系列的平均器间差(IMA)相同,这标志着此款仪器的性能已达到了一个新的水平。


功能和特点

  独特的45°c:0°几何光学结构,可进行光泽度测量和光学样品预览

  两个测量区域:一台仪器的色彩和光泽度测量范围为MAV(7mm)和SAV(3mm)

  可在暗色上达到很高精度的氙气闪光灯照明

  测量速度 < 1秒

  360-740 nm波长范围,10 nm分辨率

  轻便(不到600g,含电池),小巧、坚固,适用于现场测量

  可通过USB和选购的Bluetooth®连接

  易于阅读的高分辨率2.7英寸彩色显示屏

  通过用户可定义标签进行数据的分组排序


型号CM-25cG

色彩光泽度
照明/观察系统45°c:0°方法(45°环形照明,0°垂直观察)符合CIE No.15、ISO 7724/1、ASTM E179、DIN 5033-7、JIS Z 8722符合60°ISO 2813、ISO 7668、ASTM D523、ASTM D2457、DIN 67530、JIS Z8741、JIS K5600的光学系统
传感器双排40颗硅光电二极管阵列硅光电二极管
光谱分离装置平面衍射光栅
波长范围360 nm-740 nm
波长间隔10 nm(约10 nm FWHM)
反射范围0-175%,分辨率:0.01%0-200 GU;输出/显示分辨率:0.01 GU
光源脉冲氙灯白色LED
测量时间约1.0秒
两次测量之间的最小间隔约2.0秒
电池性能单机:约3000次测量(在23°C下以10s为间隔)
Bluetooth®:约1000次测量(在23°C下以10s为间隔)
测量/照明区域MAV:Ø8.0 mm / 12 x 16 mm
SAV:Ø3.0 mm / 12 x 16 mm
MAV:Ø10 mm
SAV:Ø3.0 mm
重复性ΔE*ab 0.04以内的标准偏差(测量条件:白色校准执行后以10秒为间隔测量白色校准板30次)0 - 10 GU:
±0.1GU
10 - 100 GU:
±0.2GU
> 100 GU:
±0.2%
器间差ΔE*ab 0.15以内(与在23°C下由标准样件测量的值相比较的12块BCRA系列II色板的平均值)光泽度值(MAV):
0-10 GU:
±0.2GU
10-100 GU:
±0.5GU (MAV与在柯尼卡美能达标准条件下由标准样件测量的值相比较)
接口USB 2.0标准、Bluetooth® 选购
CIE观察者2°和10°CIE标准观察者
CIE光源A、C、D50、D65、F2、F6、F7、F8、F10、F11、F12、ID50、ID65、用户光源(同时用两种可能的光源进行评测)
显示数据光谱值/图、色度值/图、色差值/图、通过/失败判断、仿真色、色彩评估
色空间/色度数据XYZ、Yxy、CIELAB、CIELCh、HunterLAB、∆E*ab、∆E94、∆E00、CMC(I:c)、∆EHunter、MI、Munsell、WI(ASTM E313-73/96;CIE(WI/Tint))、YI(ASTM E313-73/96;ASTM D1925)、ISO亮度、ΔE99o(DIN 99o)
数据存储标准:2500
样品:7500
电源可充电锂离子电池、USB
尺寸(宽 × 高 × 长)[mm]约 81 x 81 x 224
重量[g]约600(含电池)
显示语言英语、法语、德语、意大利语、波兰语、葡萄牙语、俄语、西班牙语、土耳其语、简体中文、日语
显示屏2.7英寸TFT彩色LCD
工作温度/湿度范围5-40°C,相对湿度80%以下(35°C),无冷凝
储存温度/湿度范围0-45°C,相对湿度80%以下(35°C),无冷凝

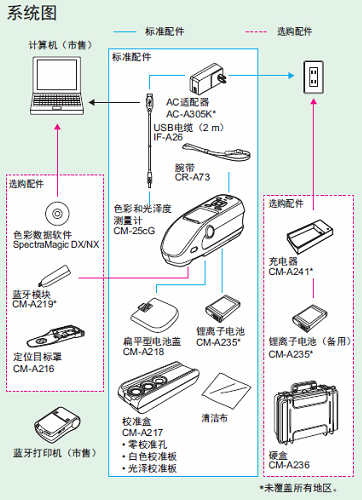

标准配件校准板套件、锂离子电池、扁平型电池盖、腕带、USB电缆、USB电源
选购配件硬盒、充电器和备用电池、定位目标罩、Bluetooth®模块、 SpectraMagic™ DX软件
